Mkrotik и vlan по быстрому.

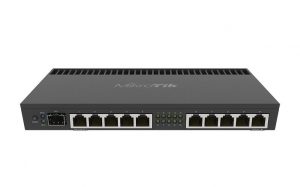

Купили новый маленький роутер от Mikrotik — RB4011iGS+RM. Решили попробовать как он будет работать в маленькой сетке в качестве роутера (странно? Да? 🙂 ). У него есть 10G SFP+ интерфейс, подключенный непосредственно к процессору. Если включить FastPath, то по идее должен справляться.

SFP+ интерфейс естественно в trank. На всякий пожарный eth6, тоже в транк. Eth с 1-го по 5-й в 1-й vlan, в режиме access mode, что бы подключаться прямо в серверной к коммутаторам, если вдруг чего. Остальные не задействованы.

При обращении к Google с вопросом Mirotik+vlan вываливается куча страниц с описанием настройки vlan. Но, проблема в том, что они блин все устарели! В новых версиях router os все уже не так.

Как сейчас рулить vlan с возможностью маршрутизации? Теперь там все через bridge интерфейс.

В первую очередь добавляем сам мост:

> /interface bridge
/interface bridge> add name=core

Добавим к мосту порты, в которых будут бегать тегированные пакеты:

/interface bridge> port
/interface bridge port> add bridge=core interface=sfp-trunk
/interface bridge port> add bridge=core interface=ether6

Порты, работающие в access режиме:

/interface bridge port> add bridge=core interface=ether1
/interface bridge port> add bridge=core interface=ether2
/interface bridge port> add bridge=core interface=ether3
/interface bridge port> add bridge=core interface=ether4
/interface bridge port> add bridge=core interface=ether5

Там же, в разделе bridge есть возможность указывать какие vlan на каком интерфейсе и режим работы интерфейса.

/interface bridge port> /interface bridge vlan
/interface bridge vlan> add bridge=core tagged=sfp-trunk,ether6,core untagged=ether1,ether2,ether3,ether4,ether5 vlan-ids=1
/interface bridge vlan> add bridge=core tagged=sfp-trunk,ether6,core vlan-ids=1010,1011,1254

Итак, мы добавили vlan 1 к нужным нам интерфейсам и заодно определили режимы работы самих интерфейсов. Так же были определены другие vlan, которые будут приходить на mikrotik и в дальнейшем мы будем заниматься маршрутизацией между этими сетями.

На данном этапе пакеты Ethernet начнут бегать в своих vlan.

Пришло время заняться маршрутизацией.

Обязательно добавляйте интерфейс моста в параметре tagget при добавлении vlan в разделе bridge! Без этого у нас ничего не получиться на 3-м уровне 🙁

Для того, что бы маршрутизатор смог маршрутизировать 🙂 нам необходимо для каждого vlan создать свой интерфейс и задать им параметры ip.

Как обычно, интерфейсы создаём в разделе interface vlan (не bridge vlan!).

> /interface vlan
/interface vlan> add interface=core name=VLAN-1254 vlan-id=1254
/interface vlan> add interface=core name=VLAN-1010 vlan-id=1010
/interface vlan> add interface=core name=VLAN-1011 vlan-id=1011

Обратите внимание, что vlan-ы мы добавляем к bridge интерфейсу core. Не зря мы включали на этом интерфейсе режим работы tagged.

Осталось добавить ip адреса на интерфейсы:

> /ip address
/ip address> add address=192.168.1.1/24 interface=core network=192.168.1.0
/ip address> add address=192.168.10.1.24 interface=VLAN-1010 network=192.168.10.0
/ip address> add address=192.168.11.1/24 interface=VLAN-1011 network=192.168.11.0
/ip address> add address=192.168.254.1/24 interface=VLAN-1254 network=192.168.254.0

Наши админы очень любят DHCP сервер mikrotik, поэтому его тоже придется поднимать на этом устройстве. Поскольку интерфейсы сконфигурированы, DHCP сервер настраивается обычным образом.

Вот и все.
